Prosty poradnik doboru DN pod przepływ, długość instalacji i typ pompy Pedrollo

Dlaczego tracisz ciśnienie w rurach? Dwa źródła strat

W instalacji pompowej ciśnienie „zjadają” głównie dwa mechanizmy:

  1. Straty liniowe (tarcie w rurze)
    Im dłuższa rura, im bardziej chropowata w środku, i przede wszystkim: im większa prędkość przepływu, tym większy spadek ciśnienia.
  2. Straty miejscowe (kształtki i armatura)
    Kolanka, trójniki, zawory, filtry, zwężki, szybkozłączki, wodomierze – każdy taki element dodaje opór. Przy dużych przepływach potrafi to być „niewidzialny pożeracz barów”

Najważniejszy wniosek praktyczny:
Jeśli rura jest za mała, prędkość wody rośnie – a wraz z nią straty. Dlatego średnica rury to nie „dodatek do pompy”, tylko element, który decyduje, czy instalacja wykorzysta jej możliwości.

Złota zasada doboru średnicy: prędkość wody ma znaczenie
W uproszczeniu: średnicę dobierasz tak, żeby prędkość wody w rurze nie była przesadnie wysoka.

W praktyce instalatorskiej często przyjmuje się orientacyjnie:

  • ssanie (strona zasysania): niższe prędkości (bo rośnie ryzyko problemów z zasysaniem i kawitacją),
  • tłoczenie (strona tłoczna): można dopuścić wyższą prędkość, ale kosztem strat ciśnienia i hałasu.

To nie są „sztywne normy do każdego przypadku”, ale bardzo użyteczne widełki robocze, które pomagają dobrać DN bez nerwów.

Jak dobrać średnicę rury do pompy – metoda w 5 krokach

Krok 1: Ustal przepływ, którego naprawdę potrzebujesz

Nie „na oko”. Zadaj sobie pytanie: ile wody ma płynąć jednocześnie?

  • dom/hydrofor: ile punktów poboru naraz,
  • nawadnianie: ile sekcji, kroplowników albo zraszaczy pracuje jednocześnie,
  • przemysł: jaki przepływ technologiczny,
  • studnia: jaką wydajność chcesz utrzymać na powierzchni.

To ważne, bo średnica rury dobiera się do Q (przepływu), a nie do „mocy pompy”.

Krok 2: Zmierz długości i policz „trudne miejsca”

Zrób listę:

  • odcinek ssący (z koszem, zaworem zwrotnym),
  • odcinek tłoczny (piony, poziomy),
  • ilość kolanek, filtrów, zaworów, zwężeń.

Im więcej armatury, tym bardziej warto zwiększyć średnicę.

Krok 3: Rozdziel ssanie i tłoczenie – tu nie ma kompromisów

Na ssaniu każda zbędna strata jest groźniejsza niż na tłoczeniu.
Zasada praktyczna: ssanie możliwie krótkie, proste i często o większej średnicy niż „chce” króciec (jeśli tylko producent pompy dopuszcza takie rozwiązanie i masz prawidłowe redukcje).

Krok 4: Dobierz średnicę z tabeli prędkości (i zaokrąglij w górę)

Poniżej masz ściągę (liczona z geometrii przepływu). To nie zastępuje pełnego projektu hydraulicznego, ale w 90% typowych instalacji pozwala uniknąć „dławienia” pompy.

Krok 5: Zweryfikuj na charakterystyce pompy

Nawet najlepsza średnica nie pomoże, jeśli pompa pracuje poza sensownym zakresem. Tu pojawia się rola jakości i stabilności pracy pompy – dlatego w praktyce warto opierać instalację o sprawdzone rozwiązania typu Pedrollo (stabilne parametry, powtarzalność, przewidywalna praca).

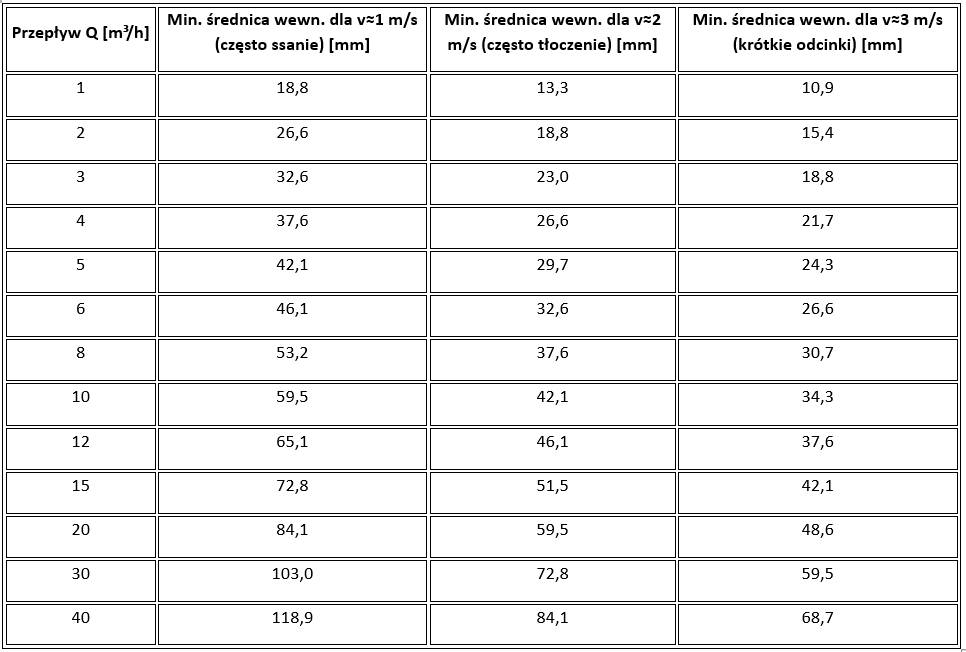

Ściąga: minimalne średnice wewnętrzne vs przepływ

Poniższa tabela pokazuje, jakiej minimalnej średnicy wewnętrznej potrzebujesz, aby utrzymać orientacyjną prędkość:

  • ok. 1 m/s (dobry punkt odniesienia dla odcinków ssących i tam, gdzie walczysz o straty),
  • ok. 2 m/s (często akceptowalne na tłoczeniu w krótszych instalacjach),
  • ok. 3 m/s (zwykle tylko dla krótkich odcinków i tam, gdzie większe straty są „wkalkulowane”).

Uwaga: w realnych rurach liczy się średnica wewnętrzna, a ta zależy od materiału i grubości ścianki (PN/SDR). Dlatego po doborze „mm” zaokrąglaj do najbliższego większego DN.

Jak to użyć w 10 sekund?
Jeśli Twoja instalacja ma np. 6 m³/h, to:

  • na ssaniu celuj w średnicę wewnętrzną ~46 mm (czyli w praktyce często w okolice DN50, zależnie od rury),
  • na tłoczeniu minimalnie ~33 mm (często okolice DN32–DN40, zależnie od materiału i długości).

Dlaczego „tylko trochę mniejsza rura” robi wielką różnicę?

To jest moment, w którym hydraulika robi psikusa: spadek średnicy działa jak mnożnik strat.
W praktyce, gdy rura jest ok. 20% mniejsza, straty potrafią wzrosnąć wielokrotnie (rzędu ~3× to typowy rząd wielkości w turbulentnym przepływie). To dlatego:

  • pompa musi pracować „ciężej”,
  • rośnie pobór prądu,
  • spada ciśnienie na końcu instalacji,
  • pojawia się hałas, drgania, a na ssaniu nawet ryzyko kawitacji.

Dobór średnic w zależności od zastosowania i typu pompy Pedrollo

Poniżej masz praktyczne podejście do różnych instalacji – bardziej opisowe, ale bardzo „życiowe”.

1) Dom, działka, hydrofor: stabilne ciśnienie bez „pływania”

Typowe pompy: Pedrollo JSW (samozasysająca), Pedrollo PK (peryferalna), czasem zestawy podnoszenia ciśnienia na Pedrollo FCR.

Co jest najczęstszym błędem?
Długi odcinek zbyt małej rury (albo cienkiego węża), bo „przecież to tylko dom”.

Jak myśleć o średnicy?

  • Jeśli masz krótką instalację i mały przepływ: dobór bywa wybaczający.
  • Jeśli masz dłuższy odcinek do domu, kilka punktów poboru naraz, filtr, zmiękczacz, zawór antyskażeniowy – średnica magistrali robi różnicę.

Praktyczna wskazówka:
W domu często bardziej opłaca się dać większą średnicę na głównej linii (od pompy/hydroforu), a dopiero potem redukować na rozgałęzieniach.

Dlaczego warto tu mieć porządną pompę (Pedrollo)?
Bo w instalacji domowej liczy się kultura pracy: stabilne parametry, mniejsza wrażliwość na drobne błędy montażowe i dłuższa, bezproblemowa eksploatacja. Ale nawet Pedrollo JSW nie zrekompensuje rury, która „dusi” przepływ.

2) Studnia głębinowa: pion tłoczny potrafi zjeść więcej niż myślisz

Typowa pompa: Pedrollo 4SR (głębinowa).

W studni masz zazwyczaj:

  • duży odcinek pionowy (rura tłoczna w górę),
  • dodatkowe straty na zaworze zwrotnym, kolanach przy wyjściu, filtracji.

Co jest kluczowe?

  • Wysokość podnoszenia pompy to nie tylko „ile metrów w górę”, ale też ile metrów straty po drodze.
  • Za mała średnica rury tłocznej w studni powoduje, że pompa „widzi” większy opór i realnie oddaje mniej wydajności na powierzchni.

Jak dobrać średnicę?

  • Zacznij od zakładanego przepływu (Q), użyj tabeli powyżej i dobierz DN z zapasem, bo pion jest długi.
  • Sprawdź też, czy w studni nie planujesz „więcej niż dziś” (np. przyszłe nawadnianie). Jeśli tak – zapas w średnicy rury często wychodzi taniej niż późniejsze przeróbki.

Dlaczego Pedrollo 4SR?
W głębinówkach liczy się przewidywalna praca i trwałość – bo każda awaria to koszt wyciągania zestawu. Natomiast rura tłoczna dobrana „na styk” potrafi sprawić, że nawet świetna głębinówka będzie pracowała poza optymalnym punktem.

3) Nawadnianie ogrodu, sadu, upraw: tu rura jest równie ważna jak pompa

Typowe pompy: Pedrollo HF (duże przepływy), Pedrollo FCR (wysokie ciśnienie i stabilizacja), czasem Pedrollo 4SR (gdy źródłem jest studnia).

Najczęstszy błąd w nawadnianiu:

  • za mała średnica magistrali, bo „sekcje są przecież cienkie”.

Efekt:

  • na początku instalacji jest „jakoś”, a na końcu nie domaga,
  • sekcje podlewają nierówno,
  • pompa pracuje ciężej niż powinna.

Dobre podejście:

  • Magistrala (główna linia) większa średnica,
  • rozdziały sekcji – średnice dopasowane do danej sekcji,
  • linie kroplujące i zraszacze – zgodnie z zaleceniami producentów osprzętu.

Gdzie wchodzi Pedrollo?

  • Jeśli masz duże przepływy (wiele sekcji, zraszacze): Pedrollo HF jest typem pompy stworzonym do takich zadań.
  • Jeśli potrzebujesz stabilnego ciśnienia na sekcjach: często lepszy będzie układ na Pedrollo FCR.

Ale najważniejsze: w nawadnianiu długie odcinki robią swoje. Źle dobrana rura potrafi „zjeść” parametry, za które zapłaciłeś w pompie.

4) Przemysł i hale: średnica to pieniądz (energia + stabilność procesu)

Typowe pompy: Pedrollo HF (przepływ), Pedrollo FCR (ciśnienie), czasem inne odśrodkowe układy zależnie od aplikacji.

W przemyśle często nie chodzi tylko o to, „czy działa”, ale:

  • czy proces ma powtarzalne parametry,
  • czy koszty energii są pod kontrolą,
  • czy instalacja nie generuje drgań i hałasu,
  • czy pompa nie pracuje w warunkach przeciążenia.

Tu dobór średnicy ma wymiar finansowy:
Zbyt mała rura = większe straty = pompa musi „dopompować” dodatkową wysokość podnoszenia = większy pobór mocy.
W instalacjach pracujących wiele godzin dziennie średnica może się zwrócić szybciej, niż myślisz.

5) Woda brudna i ścieki: średnica to też bezpieczeństwo przed zapychaniem

Typowe pompy: Pedrollo TOP (wody brudne/odwadnianie – zależnie od wersji), Pedrollo MC (ściekowe).

W instalacjach z zanieczyszczeniami dochodzi dodatkowy aspekt:

  • za mała średnica = większe ryzyko odkładania się zanieczyszczeń,
  • nieprawidłowe zwężki i ostre redukcje = większe ryzyko zatoru,
  • zbyt duża średnica przy bardzo małych przepływach też bywa problemem (osady mogą zalegać) – dlatego tu szczególnie warto trzymać się zaleceń aplikacyjnych i zdrowego rozsądku montażowego.

Wniosek: średnicę dobierasz nie tylko pod ciśnienie, ale też pod „przelot” i odporność na problemy eksploatacyjne.

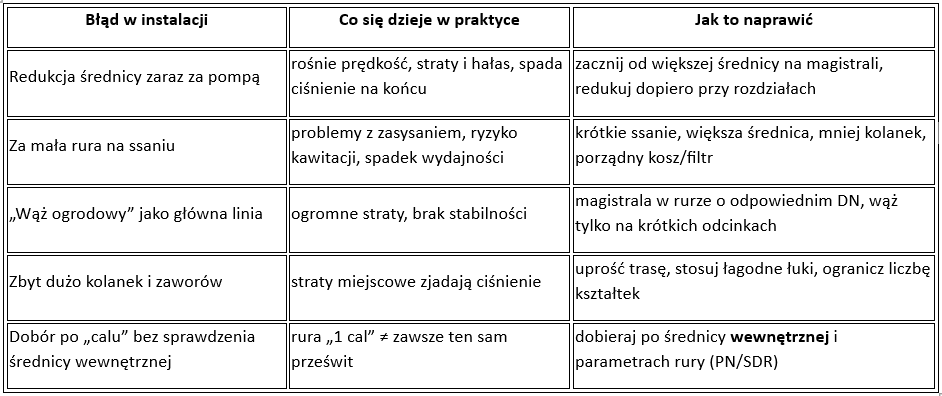

Tabela: najczęstsze błędy, które kradną ciśnienie

Co daje dobra średnica rur w praktyce? (czyli korzyści, które odczujesz)

  • Więcej ciśnienia tam, gdzie go potrzebujesz – na zraszaczach, w domu, w technologii.
  • Cichsza instalacja – mniejsza prędkość = mniej szumów i uderzeń.
  • Mniej problemów z pompą – szczególnie na ssaniu (mniej stresu dla układu).
  • Niższe rachunki za prąd – bo pompa nie musi „walczyć” z dławieniem.
  • Stabilniejsza praca automatyki (presostaty, falowniki, sterowniki) – bo układ nie ma gwałtownych spadków.

I ważna rzecz: inwestując w jakościową pompę Pedrollo, zyskujesz przewidywalność i trwałość – ale pełen efekt zobaczysz dopiero, gdy instalacja (rury) pozwolą jej pracować normalnie, a nie „pod korkiem”.

FAQ – najczęstsze pytania o średnice rur do pomp

Czy rura musi mieć taką samą średnicę jak króciec pompy?
Nie zawsze. W wielu instalacjach magistrala bywa większa, a redukcje robi się dopiero przy rozdziałach. Kluczowe jest, by nie dusić przepływu – szczególnie na ssaniu oraz na długich odcinkach.

Dlaczego na ssaniu zaleca się większą średnicę niż „minimalna”?
Bo straty na ssaniu obniżają ciśnienie po stronie zasysania. To może pogorszyć warunki pracy pompy i prowadzić do problemów z zasysaniem, a w skrajnych przypadkach do kawitacji.

Czy większa rura zawsze jest lepsza?
Hydraulicznie – zwykle zmniejsza straty. Ale praktycznie liczą się koszty, miejsce montażu i to, czy przepływy nie są ekstremalnie małe (np. w instalacjach z zanieczyszczeniami). W większości domowych i nawadniających zastosowań „oczko większa” średnica magistrali jest bezpiecznym ruchem.

Jak dobrać średnicę do pompy głębinowej Pedrollo 4SR?
Zacznij od zakładanego przepływu (Q) i długości pionu tłocznego. Użyj tabeli prędkości i dobierz DN z zapasem, bo w studni odcinek jest długi. Potem zweryfikuj na charakterystyce pompy, czy zostajesz w sensownym punkcie pracy.

Mam pompę do nawadniania (np. Pedrollo HF) i długie odcinki. Co jest ważniejsze: średnica czy moc pompy?
W praktyce jedno i drugie. Mocniejsza pompa może „przepchnąć” więcej, ale jeśli magistrala jest zbyt mała, straty będą rosły bardzo szybko i i tak stracisz ciśnienie na końcu. Dlatego zaczynaj od średnicy magistrali i rozsądnego projektu sekcji, a dopiero potem dobieraj pompę.

Czy elastyczne węże są złe?
Nie zawsze, ale często mają mniejszy prześwit i większe opory niż rury sztywne. Do krótkich odcinków są OK. Jako magistrala na większy przepływ – zwykle powodują spore straty.

Jeśli chcesz nie tracić ciśnienia, zacznij od trzech rzeczy: przepływ (Q), długość i prędkość wody w rurze. Wybierz średnicę tak, by nie pompować „przez słomkę”, zwłaszcza na ssaniu i na długich magistralach. Dobrze dobrana średnica to realnie: stabilniejsze ciśnienie, mniejsze zużycie prądu i spokojniejsza praca całego układu.

Jeśli chcesz, możemy pomóc Ci dobrać kompletny zestaw: pompa Pedrollo + średnice rur + armatura, tak aby instalacja wykorzystała pełny potencjał pompy (bez dławienia i bez niespodzianek).
Napisz do nas z podstawowymi danymi (Q, długości, liczba kolanek/filtrów, źródło wody) – podpowiemy optymalne średnice i właściwy typ pompy Pedrollo do Twojego zastosowania.
